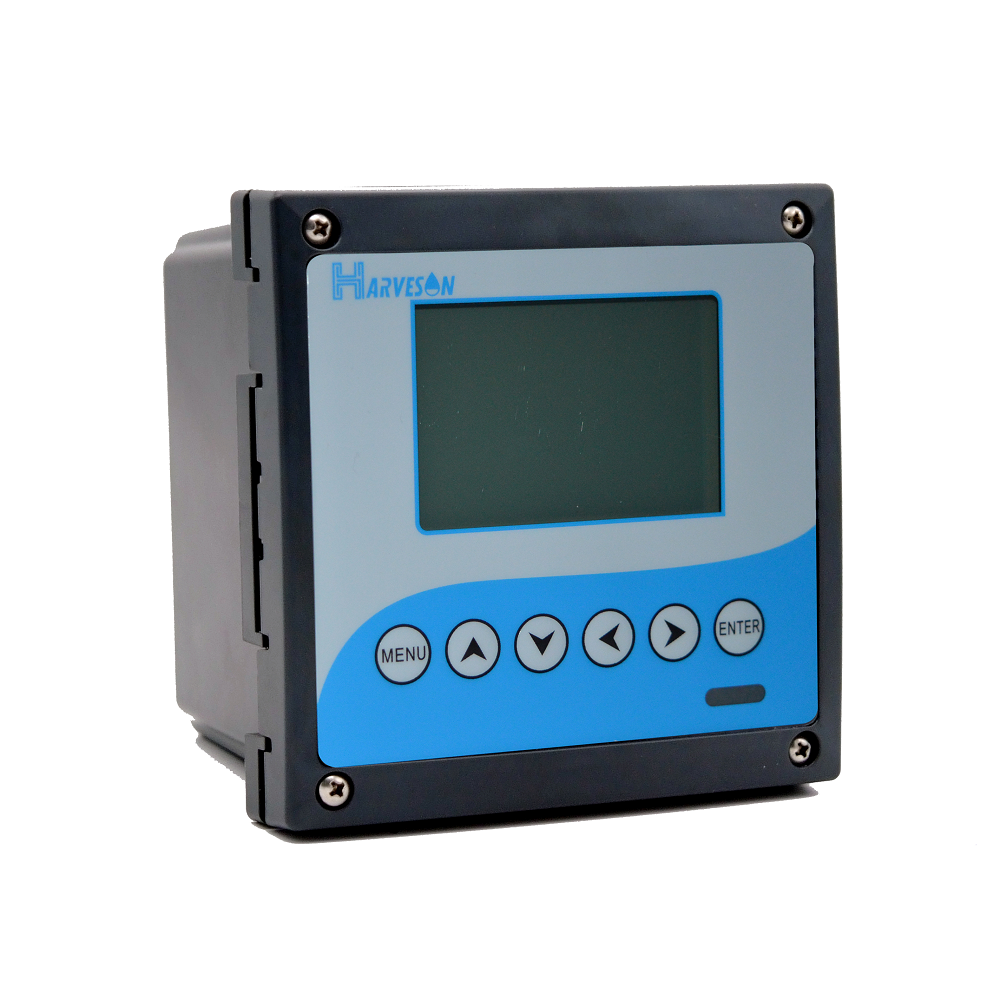

工业在线电导率仪/酸、碱、盐浓度计(以下简称仪表)是带微处理器的水质在线监测仪。该仪表配置感应式电导率电极,用于对水溶液的电导率值,和温度值进行连续监测和控制。主要应用于化学工业(CPI)。纸浆造纸工业及废液监控。
仪表采用LCD液晶显示屏;智能型中英文菜单操作;具有电流及通讯输出,高低超限报警提示和三组继电器控制开关、迟滞量范围可调;自动或手动温度补偿;数据查询功能等。
1、智能性:采用单片微处理机完成电导率值测量、温度测量和补偿;
2、人机对话:菜单操作结构,使用者按照屏幕上的提示就可操作;
3、多参数同屏显示:同时显示电导率值/浓度值、温度值和工作状态;
4、两路电流输出:软件选择0~20mA或4~20mA、20~4mA输出;
5、测量范围和报警上、下限自由设定;上、下限超限报警提示;
6、三组继电器控制,迟滞量控制范围可调;
7、自设密码和服务指南:用户可以自设或修改密码,以免无关人员进入造成误操作;为用户提供技术支持和售后服务联系方法;
8、数据记录、查询功能。
整套测量系统主要由仪表(二次仪表)和感应式电导率电极(一次表)两部分组成,电导率电极接触被测水溶液,仪表显示水溶液的电导率值/酸、碱、盐浓度值和温度值及工作状态。
测量原理:利用电场磁场的转换方式,测量溶液的电导率值。传感器经过运算和温度补偿后,得到被测溶液在25℃时的电导率值和当时的温度值。
温度补偿原理:电解质溶液电导率受到温度变化的影响,需要进行温度补偿。弱的水溶液的温度系数为2.00%℃,浓度越大,温度系数越小。对较低浓度(1µS·cm-1)溶液的温度系数不采用2.00%℃,而由用户设置,范围为0.00~9.99%。
测量范围 | 电导度值:0~2000mS/cm (K=2.7); |
浓度:NaOH 0-16%;CaCL2 0-22%; HNO3 0-28%;36-96%;H2SO4;0-30%;40-80%;93-99%;HCL 0-18%;22-36% ;NaCL 0-10%;(支持10点自定义浓度值) | |
温 度:0~130℃(根据配置电极); | |
分辨率 | 电导率:0.1µS·cm-1;0.01 mS·cm-1;0.01%; 温 度:0.1℃; |
基本误差 | 电导率/TDS:±1%F·S,温度:±0.3℃; |
电子单元自动或手动温度补偿范围 | 0~130℃(基准温度25℃); |
电子单元自动温度补偿误差 | ±0.3%F·S; |
电子单元稳定性 | ±0.1%F·S±1个字/24h; |
电子单元的重复性误差 | ≤0.1%F·S±1个字; |
电子单元报警误差 | ±1%F·S; |
电子单元输出电流误差 | ±1%F·S; |
模拟信号输出 | 0~20mA(负载电阻<750Ω); |
4~20mA(负载电阻<750Ω); | |
20~4mA(负载电阻<750Ω); | |
三组继电器控制触点 | 3A 250VAC,3A 28VDC或120VAC; |
供电电源(选配) | 85~265VAC±10%,50±1Hz,功率≤3W; 9~36VDC,功率:≤3W; |
外型尺寸 | 144×144×118mm; |
安装方式 | 盘装(嵌入式)/墙挂; |
开孔尺寸 | 138×138mm; |
工作环境 | 环境温度:-20~60℃;相对湿度:不大于90%;除地球磁场外周围无强磁场干扰。 |
